Gigi rack
Gigi rack dan roda gigi adalah jenis aktuator linier yang terdiri dari sepasang roda gigi yang mengubah gerak rotasi menjadi gerakan linier (gerakan reciprocating). Dengan roda gigi (Pinion), dan batang gigi yang disebut "Rack". Gerakan rotasi yang diterapkan pada pinion menyebabkan rack bergerak, atau sebaliknya, dengan demikian, menerjemahkan gerak rotasi pinion ke dalam gerakan linier rack.

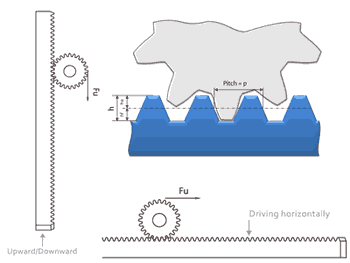

gambar. gigi rack
Keuntungan kontruksi gigi Rack : Kinerja Dinamis Tinggi, Stabilisasi Tinggi, Momen Massa Rendah dari Inersia, Desain Fleksibel, relative Bebas perawatan, Kesalahan Kumulatif Rendah, Jarak Perjalanan Tak Terbatas, Kapasitas Beban Lebih Tinggi, Lebih Kompak, tetapi Kurang Desain Kompleks, Kekakuan Konstan.
Keuntungan lain dari gigi rack adalah mempunyai sisi sisi lurus, hal ini menguntungkan untuk pembuatan perkakas pisau sayat sescara mudah dan teliti, juga keuntungan lainnya bahwa ia tidak peka terhadap perbedaan perbedaan kecil dalam jarak hati antara roda roda gigi.
Aplikasi gigi Rack : pada Mesin Kayu, Mesin Pemotong Industri, Mesin Perakitan, Mesin Kemasan, Mekanisme Angkat, meja Aksial, Mekanisme Panduan, CNC Router, Mesin Penanganan Material, Pengendalian Otomasi, dan lain lain.
Gambar roda gigi(pinion) dan gigi rack
Untuk menggunakan atau merancang mekanisme dengan sistem rack gear, perlu adanya pengetahuan terminologi dari rack roda gigi sebagai elemen mekanik.
Gambar roda gigi
+ Addendum
Gigi rack dan roda gigi adalah jenis aktuator linier yang terdiri dari sepasang roda gigi yang mengubah gerak rotasi menjadi gerakan linier (gerakan reciprocating). Dengan roda gigi (Pinion), dan batang gigi yang disebut "Rack". Gerakan rotasi yang diterapkan pada pinion menyebabkan rack bergerak, atau sebaliknya, dengan demikian, menerjemahkan gerak rotasi pinion ke dalam gerakan linier rack.
gambar. gigi rack
Keuntungan kontruksi gigi Rack : Kinerja Dinamis Tinggi, Stabilisasi Tinggi, Momen Massa Rendah dari Inersia, Desain Fleksibel, relative Bebas perawatan, Kesalahan Kumulatif Rendah, Jarak Perjalanan Tak Terbatas, Kapasitas Beban Lebih Tinggi, Lebih Kompak, tetapi Kurang Desain Kompleks, Kekakuan Konstan.
Keuntungan lain dari gigi rack adalah mempunyai sisi sisi lurus, hal ini menguntungkan untuk pembuatan perkakas pisau sayat sescara mudah dan teliti, juga keuntungan lainnya bahwa ia tidak peka terhadap perbedaan perbedaan kecil dalam jarak hati antara roda roda gigi.
Aplikasi gigi Rack : pada Mesin Kayu, Mesin Pemotong Industri, Mesin Perakitan, Mesin Kemasan, Mekanisme Angkat, meja Aksial, Mekanisme Panduan, CNC Router, Mesin Penanganan Material, Pengendalian Otomasi, dan lain lain.
Gambar roda gigi(pinion) dan gigi rack
Untuk menggunakan atau merancang mekanisme dengan sistem rack gear, perlu adanya pengetahuan terminologi dari rack roda gigi sebagai elemen mekanik.
Gambar roda gigi
+ Addendum
Tinggi kepala gigi
+ Lingkaran Addendum
Lingkaran imajiner yang melewati gigi gigi.
+ Dedendum
Tinggi kaki gigi.
+ Lingkaran Dedendum
Lingkaran imajiner yang melewati dedendum gigi gigi.
Gear introduksi
+ Lingkaran Dasar
Dalam kurva invasif, lingkaran dimana kurva tidak berbentuk dalam bentuk spiral.
+ Pitch melingkar
Jarak dari satu titik pada satu gigi gigi ke titik yang sesuai pada gigi gigi berikutnya, diukur di sepanjang lingkaran pitch.
+ Tebal Edema
Ketebalan gigi gigi, ukuran pada lingkaran pitch.
+ Lingkaran Pitch
Lingkaran imajiner pada gigi yang membagi kepala gigi dan kaki gigi, dan menjadi tambahan dan dedendum. Lingkaran pitch dari dua roda gigi di mesh yang benar saling berhubungan satu sama lain di titik pitch.
+ Pitch Diameter
Diameter lingkaran pitch roda gigi. Diameter pitch gigi bisa ditentukan dengan mengukur dari atas satu gigi gigi ke bagian bawah gigi gigi yang berlawanan.
Parameter Perhitungan gigi rack
Modul adalah satuan ukuran yang menunjukkan seberapa besar atau kecilnya roda gigi. Ini adalah rasio atau perbandingan dari Diameter referensi gigi dibagi dengan jumlah gigi.
Rumus dasar:
Keterangan : z = jumah gigi, d = diameter lingkaran tusuk, t = tusuk gigi, hk = tinggi kepala gigi, ht = tinggi kaki gigi,
. t = Z . π
. Z = t / π
Factor t / π disebut modulus atau modul (m)
Bila m = t /π , maka d = Z . m , dan m = d / Z
Jadi: Modul = Diameter : Jumlah gigi
Jarak antar gigi rack (pitch) p = π × Modul
Referensi Material bahan untuk gigi Rack
Informasi model baja internasional dan standar (ISO) dipasok untuk memiliki pilihan mekanisme yang lebih baik.
Parameter Perhitungan gigi rack
Modul adalah satuan ukuran yang menunjukkan seberapa besar atau kecilnya roda gigi. Ini adalah rasio atau perbandingan dari Diameter referensi gigi dibagi dengan jumlah gigi.
Rumus dasar:
Keterangan : z = jumah gigi, d = diameter lingkaran tusuk, t = tusuk gigi, hk = tinggi kepala gigi, ht = tinggi kaki gigi,
. t = Z . π
. Z = t / π
Factor t / π disebut modulus atau modul (m)
Bila m = t /π , maka d = Z . m , dan m = d / Z
Jadi: Modul = Diameter : Jumlah gigi
Jarak antar gigi rack (pitch) p = π × Modul
Referensi Material bahan untuk gigi Rack
Informasi model baja internasional dan standar (ISO) dipasok untuk memiliki pilihan mekanisme yang lebih baik.
Standar Internasional
"ISO: Organisasi Internasional untuk Standardisasi
"AISI: American Iron and Steel Institute
"SAE: Society of Automotive Engineers
"BS: Standar Inggris
"DIN: Deutsches Institut bulu Normung
"EN: Standar Eropa
"NF: Norme Francaise
"ΓOCT: Rusia
Table symbol rumus dan keterangan
Table bahan gigi rack yang di rekomendasikan
Table referensi dan parameter
Kalkulator hitung roda gigi rack:
Modul (M) : | ||
Jarak pitch (p) : | (mm) | |
Tinggi kepala gigi(Hk) : | (mm) | |
Tinggi kaki gigi (Hf) : | (mm) | |
Tinggi gigi (H) : | (mm) | |
Lebar gigi (b) : | (mm) |
Sumber
- C.van Terheijdenn
