Peralatan bending sederhana telah ada sejak lama, dan seiring  zaman dan teknologi telah berkembang lebih baik dalam pembuatannya, ada beberapa permasalahan yang umum dalam proses produksi diantaranya perencanaan awal ketika menghitung panjang kawat yang harus ditentukan terlebih dahulu, perencanaan untuk bahan  perlu dibuat.  Dalam contoh berikut dibawah ini mencoba sedikit mengatasi masalah, namun dalam kasus lain bisa saja mungkin berbeda.

Dengan beberapa istilah perlu di tetapkan untuk memberikan keterangan dalam perhitungan,

Rd = jari-jari terhadap sumbu netral
Ɵ = sudur tekuk (tikungan)
D = diameter kawat
Lt = panjang tikungan
t   = garis sumbu kawat
π  =  konstanta 3,14

contoh :1
MengHitung panjang kawat / besi bulat untuk bending

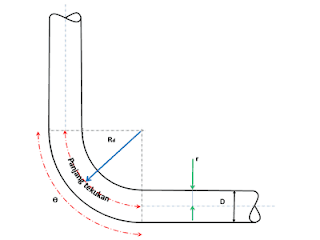

gambar 1. kawat satu tekukan dengan sudut 90 derajat

diameter kawat (D) = 10 mm
sudut tekuk (Ɵ) = 900
Rd = 50 mm

Rumus panjang tekukan

Ltekukan = π(2Rd + D). Ɵ/360

Menghitung  panjang tekukan  (Ltekukan)
Ltekukan = π(2Rd + D). Ɵ/360
     = 3,14 [ (2 . 50) + 10] .90 / 360
     = 3,14 . 110 . 0,25
     = 86,35 mm


Contoh perencanaan panjang total kawat yang dibutuhkan :
MengHitung panjang kawat / besi bulat untuk bending

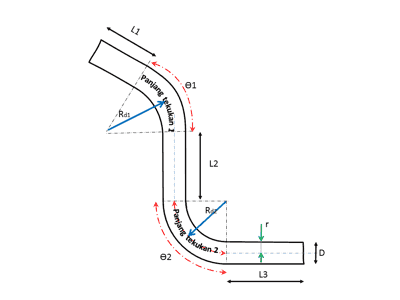

gambar 1. kawat satu tekukan dengan sudut 90 derajat

diameter kawat (D) = 10 mm
sudut tekuk (Ɵ1) = 1000
sudut tekuk (Ɵ2) = 900
Rd1 = 30 mm
Rd2 = 50 mm
L1   =  35 mm
L2   = 75 mm
L3   = 80 mm

Menghitung  panjang tekukan  (Lt1)
Ltekukan 1  = π(2Rd1 + D). Ɵ1/360
             = 3,14 [(2 . 30) + 10] .100 / 360
             = 3,14 . 70 . 0,277
             = 60,88 mm
Menghitung  panjang tekukan  (Lt2)
Ltekukan 2   = π(2Rd2 + D). Ɵ2/360
             = 3,14 [(2 . 50) + 10] .90 / 360
             = 3,14 . 110 . 0,25
             = 86,35 mm
panjang total kawat keseluruhan (L total)
L total  = L1 + L2 + L3 + Ltekukan 1 + Ltekukan 2
L total  = 35 mm +75 mm + 80 mm + 60,88 mm + 86,35 mm
            = 337,23 mm

Setelah mengetahui panjang sebenarnya dari kebutuhan bahan kawat/besi bulat yang diperlukan, saatnya untuk mencoba nya dalam praktek penekukan, sesuaikan jarak jarak yang telah ditentukan dengan sebuah tanda dan jika diperlukan buatlah pin stopper, jika sudah diberi tanda dengan yakin barulah untuk penekukan, pada awalnya mungkin terdapat kesalahan akan tetapi pada akhirnya akan terbiasa dan menjadi ahli.
