Cara membaca ukuran bearing / bantalan

"Bearing atau bantalan. adalah bagian dari elemen mesin yang berfungsi sebagai media gerak putaran antara dua atau lebih komponen mesin agar selalu bergerak pada arah yang diinginkan. dan menjaga poros (shaft) agar selalu berputar terhadap sumbu porosnya"


Bearing / Bantalan memegang peranan cukup penting yaitu untuk menumpu sebuah poros agar poros dapat berputar tanpa mengalami gesekan yang berlebihan, dan harus cukup kuat agar bekerja dengan baik, bantalan ini biasanya berbentuk bulat, umumnya dipasang di mobil, motor, kendaraan lainnya, juga dipakai / dipasang pada as roda dan ditempat-tempat yang berputar seperti dynamo motor, baling-baling dsb.

Bearing / bantalan
Bearing atau bantalan. adalah bagian dari elemen mesin yang berfungsi sebagai media gerak putaran antara dua atau lebih komponen mesin agar selalu bergerak pada arah yang diinginkan. dan menjaga poros (shaft) agar selalu berputar terhadap sumbu porosnya.


Cara membaca ukuran bearing
Jenis Bantalan.
Bearing (Bantalan) banyak jenis macamnya, diantaranya:
Bantalan bola ( ball bearing),
Bantalan jarum (needle bearng),
Bantalan gesek, dsb.
Bearing / bantalan bola :

Bagaimana cara membaca ukuran bearing yang umum kita pakai sehari-hari, disertakan dengan gambar dan nama bagian-bagiannya.setiap pabrik memberikan spesifik yang baku sesuai ISO yan di berikan pada label setiap jenis / type, ukurannya.

Ketika komponen suatu peralatan kita mengalami keausan, keausan yang umum terjadi pada komponen yang selalu berputar adalah pada bagian bearing / bantalan. Sehingga kita harus membongkarnya dan menggantinya dengan yang baru, untuk mengidentifikasi bearing / bantalan kita perlu mengetahui ukuran yang diperlukan agar barang yang harus dibeli sesuai dengan kebutuhan komponen yang harus diganti.

Secara umum setiap bantalan mempunyai ukuran : diameter dalam, diameter luar, dan tebal atau lebar, sebagian bearing / bantalan dibuat dalam ukuran metric, ada juga dalam ukuran inch.

Baca juga :

  1. cara membaca ukuran mm dan inch pada jangka sorong
  2. Cara membaca ukuran ulir baut standar

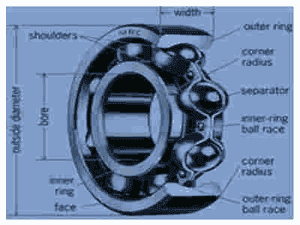

Dibawah ini dapat di lihat gambar bearing / bantalan yang dapat membantu kita untuk mengetahui ukuran utama dari bearing / bantalan bola beserta nama – nama bagiannya.

Cara membaca ukuran bearing

Gambar 1. Bantalan bola
Diameter luar = D
Diameter dalam = d
B atau T = lebar atau tebal


Cara membaca ukuran bearing / bantalan


Gambar 2.format kode spesifikasi pabrik

Berikut Contoh ukuran bearing / bantalan bola dan cara membacanya

6205   2RS1C3
Ini menunjukkan desain tipe jenis bantalan bola, baris angka yang pertama yang mempunyai arti sebagai berikut :

6205
Diameter dalam = 25 mm
Diameter luar = 52 mm
Lebar atau tebal = 15 mm

2RS1C3
2RS1 =  mempunyai 2 sisi karet pada permukaan bantalan. (Ada juga dengan kode 2RSR, DDU: untuk pelindung terbuat dari karet, dan 2Z atau ZZ  : untuk pelindung terbuat dari logam)

C3 = clearance internal yang berarti bantalan mempunyai ruang untuk ekspansi pergerakan jika diperlukan diantara cincin bantalan, dengan cara memegang cincin luar dan menggerakkannya pada radial, akan merasakan sedikit pergerakan diantara cincin luar dan cincin dalam, hamper semua bantalan mempunyai clearance atau kelonggaran seperti ini.

Artinya jika misalnya menggunakan clearance C3 pada bantalan, pada saat penerapanya ketika melakukan perputaran pada kecepatan kemudian bantalan cepat panas, ini diakibatkan nilai poros tidak sesuai dengan nilai clearance atau kelonggaran yang diijinkan.,

Berikut dibawah ini  contoh dari clearance:
C2 =  jarak kelonggaran kurang dari biasanya
C3 =  jarak kelonggaran lebih besar dari biasanya
C4 =  jarak kelonggaran lebih besar dari C3.

Retainer : Pengikat / kurungan
Retainer, juga dikenal sebagai pengikat berbentuk lingkaran dimana bola – bola bantalan berada, untuk menjaga agar bola tetap terpisah dengan jarak yang sama. Retainer dibuat berdasarkan ukuran bearing dan juga performa yang dibutuhkan

Shields and Seals (Enclosures)

Cara membaca ukuran bearing / bantalan
Shield-Snap Ring Type
Simbol nomor bagian NMB: ZZ
Perisai logam adalah pelat baja yang diamankan di ring luar dengan baja

Cincin jepret
Simbol nomor bagian NMB: KK atau HH
Simbol nomor bagian JIS: ZZ
Perisai adalah pelat baja yang dibentuk, diamankan langsung ke dalam celah di cincin luar.

Shield Segel karet
Simbol SS
Mengacu pada sistem penomoran NMB & JIS.
Segel non-kontak karet dibangun dengan baut-snap ke bagian luar cincin.

Simbol DD
Mengacu pada sistem penomoran NMB & JIS.
Seal kontak karet memberikan kontak positif Ke ring bagian dalam dan sangat pas di bagian luar cincin.

Lihat juga : Jenis kode dan tabel ball bearing



Tabel ukuran Bearing

Seri (metric) : 6000, 6200, 6300, 6700, 6800, 6900, 600.

Keterangan :
Inner Dimension  = Boundary dimensions (mm)
Outer Dimension = Boundary dimensions (mm)
Width                    = Boundary dimensions (mm)
Dynamic(Cr)        = Basic load ratings (Lbf)
Static(Cor)           = Basic load ratings (Lbf)
=======================================================
Size Inner Dimension Outer Dimension Width Dynamic(Cr) Static(Cor) Weight(lb)
6000 10 26 8 1030 445 0.042
6001 12 28 8 1147 535 0.048
6002 15 32 9 1254 641 0.068
6003 17 35 10 1349 731 0.088
6004 20 42 12 2109 1129 0.150
6005 25 47 12 2248 1315 0.172
6006 30 55 13 2967 1866 0.242
6007 35 62 14 3642 2360 .0326
6008 40 68 15 3867 2653 0.407
6009 45 75 16 4721 3327 0.506
6010 50 80 16 4946 3642 .0568
6011 55 90 18 6789 4901 .0796
6012 60 95 18 7081 5440 .0847
6013 65 100 18 6857 5665 0.957
6014 70 110 20 8565 6947 1.324
6015 75 115 20 8902 7531 1.404
6016 80 125 22 10701 8947 1.870
6017 85 130 22 11128 9689 1.958
6018 90 140 24 13084 11173 2.552
6019 95 145 24 13578 12117 2.662
6020 100 150 24 13533 12185 2.750
6021 105 160 26 16254 14792 3.498
6022 110 170 28 18434 16411 4.312
6024 120 180 28 18659 17535 4.796
6026 130 200 33 23380 22481 7.326
6028 140 210 33 24279 24279 7.832
6030 150 225 35 27427 28101 9.636
6200
Size Inner Dimension Outer Dimension Width Dynamic(Cr) Static(Cor) Weight(lb)
6200 10 30 9 1147 535 0.070
6201 12 32 10 1533 686 0.077
6202 15 35 11 1720 836 0.099
6203 17 40 12 2154 1075 0.141
6204 20 47 14 2878 1495 0.227
6205 25 52 15 3147 1771 0.279
6206 30 62 16 4384 2585 0.440
6207 35 72 17 5733 3417 0.634
6208 40 80 15 6632 4047 0.810
6209 45 85 19 7081 4609 0.915
6210 50 90 20 7868 5216 1.019
6211 55 100 21 9757 6609 1.335
6212 60 110 22 11780 8138 1.723
6213 65 120 23 12859 9015 2.178
6214 70 125 24 13983 9914 2.354
6215 75 130 25 15152 10858 2.596
6216 80 140 26 16344 11915 3.080
6217 85 150 28 18884 13916 3.938
6218 90 160 30 21604 16074 4.730
6219 95 170 32 24504 18412 5.764
6220 100 180 34 27427 20930 6.908
6221 105 190 36 29899 23605 8.140
6222 110 200 38 32372 26303 9.592
6224 120 215 40 32822 27427 12.386
6226 130 230 40 37318 32822 13.728
6228 140 250 42 39566 37318 17.754
6230 150 270 45 39566 38217 22.660
6300
Size Inner Dimension Outer Dimension Width Dynamic(Cr) Static(Cor) Weight(lb)
6300 10 35 11 1720 782 0.12
6301 12 37 12 2185 1142 0.13
6302 15 42 13 2585 1218 0.18
6303 17 47 14 3035 1479 0.24
6304 20 52 15 3552 1771 0.31
6305 25 62 17 4991 2585 0.48
6306 30 72 19 6070 3417 0.77
6307 35 80 21 7464 4316 1.00
6308 40 90 23 9172 5395 1.41
6309 45 100 25 11870 7149 1.92
6310 50 110 27 13938 8610 2.35
6311 55 120 29 16096 10116 3.01
6312 60 130 31 18412 11735 3.74
6313 65 140 33 20840 13466 4.58
6314 70 150 35 23380 15322 5.54
6315 75 160 37 25403 17355 6.64
6316 80 170 39 27651 19491 7.90
6317 85 180 41 29899 21761 9.31
6318 90 190 43 32148 24054 10.80
6319 95 200 45 34396 26752 12.47
6320 100 215 47 38892 31698 15.40
6321 105 225 49 41365 34396 17.71
6322 110 240 50 46086 40465 20.99
6324 120 260 55 47659 42714 28.16
6326 130 280 58 51256 48559 40.26
6328 140 300 62 57326 55078 49.06
6330 150 320 65 64070 67442 58.74
6700
Size Inner Dimension Outer Dimension Width Dynamic(Cr) Static(Cor) Weight(lb)
6701 12 18 4 205 119 0.004
6702 15 21 4 191 110 0.005
6703 17 23 4 216 137 0.006
6704 20 27 4 232 162 0.010
6705 25 32 4 246 187 0.015
6706 30 37 4 263 220 0.018
6707 35 44 5 416 366 0.021
6800
Size Inner Dimension Outer Dimension Width Dynamic(Cr) Static(Cor) Weight(lb)
6800 10 19 5 411 208 0.011
6801 12 21 5 432 234 0.0132
6802 15 24 5 468 286 0.0154
6803 17 26 5 632 387 0.0176
6804 20 32 7 899 555 0.0418
6805 25 37 7 967 663 0.0484
6806 30 42 7 1057 821 0.0572
6807 35 47 7 1102 910 0.0638
6808 40 52 7 1113 944 0.0726
6809 45 58 7 1394 1214 0.088
6810 50 65 7 1484 1371 0.1144
6811 55 72 9 1978 1821 0.1826
6812 60 78 10 2585 2383 0.2288
6813 65 85 10 2675 2585 0.2772
6814 70 90 10 2720 2675 0.2948
6815 75 95 10 2810 2900 0.3124
6816 80 100 10 2855 2990 0.33
6817 85 110 13 4204 4271 0.5852
6818 90 115 13 4271 4429 0.6138
6819 95 120 13 4339 4429 1.551
6820 100 125 13 4406 4766 0.6798
6821 105 130 13 4451 5373 0.7128
6822 110 140 16 6317 6902 1.3332
6824 120 150 16 6519 7419 1.441
6826 130 165 18 8295 9262 2.0658
6828 140 175 18 8588 9981 2.2
6830 150 190 20 10746 12342 3.08
6900
Size Inner Dimension Outer Dimension Width Dynamic(Cr) Static(Cor) Weight(lb)
6900 10 22 6 652 326 0.010
6901 12 24 6 967 506 0.011
6902 15 28 7 1034 573 0.017
6903 17 30 7 1428 832 0.018
6904 20 37 9 1574 1023 0.036
6905 25 42 9 1630 1124 0.041
6906 30 47 9 2450 1742 0.045
6907 35 55 10 3080 2237 0.073
6908 40 62 12 3170 2450 0.112
6909 45 68 12 3260 2630 0.132
6910 50 72 12 3732 3170 0.133
6911 55 80 13 4541 3889 0.185
6912 60 85 13 3912 3619 0.104
6913 65 90 13 5328 4766 0.211
6914 70 100 16 5485 5081 0.342
6915 75 105 16 5620 5395 0.363
6916 80 110 16 7171 6654 0.382
6917 85 120 18 7374 7104 0.535
6918 90 125 18 7576 7531 0.565
6919 95 130 18 10116 9419 0.705
6920 100 140 20 10454 10071 0.960
6921 105 145 20 10768 10746 1.000
6922 110 150 20 12859 12792 1.040
6924 120 165 22 15647 15737 1.410
6926 130 180 24 16029 16816 1.860
6928 140 190 24 20997 21199 1.980
6930 150 210 28 21000 326 3.050
603
Size Inner Dimension Outer Dimension Width OPEN Width ZZ/2RS Dynamic(Cr) Static(Cor) Weight(lb)
603 3 9 3 5 128.15 35.97 0.00198
604 4 12 4 4 218.06 80.93 0.00462
605 5 14 5 5 292.25 110.16 0.0077
606 6 17 6 6 508.07 166.36 0.01276
607 7 19 6 6 526.05 200.08 0.01672
608 8 22 7 7 7410.87 303.49 0.0264
609 9 24 7 7 764.35 325.97 0.0352
623 3 10 4 4 143.88 49.46 0.0044
624 4 13 5 5 294.50 110.16 0.0066
625 5 16 5 5 395.66 152.87 0.0088
626 6 19 6 6 526.05 198.96 0.0176
627 7 22 7 7 753.11 314.73 0.0308
628 8 24 8 8 899.23 357.44 0.0352
629 9 26 8 8 1022.88 438.38 0.0418
633 3 13 5 5 292.55 110.16 0.0066
634 4 16 5 5 395.66 152.87 0.011
635 5 19 6 6 526.05 198.96 0.0176
636 6 22 7 7 741.87 303.49 0.0286
637 7 26 9 9 910.47 364.19 0.0528
638 8 28 9 9 1022.88 438.38 0.0638
639 9 30 10 10 1146.52 537.29 0.077
673 3 6 2 2.5 54.40 21.13 0.00044
674 4 7 2 2.5 60.47 38.22 0.000616
675 5 8 2 2.5 65.64 31.92 0.000704
676 6 10 2.5 3 119.15 53.95 0.00143
677 7 11 2.5 3 124.77 60.47 0.001474
678 8 12 2.5 3.5 129.26 66.99 0.00165
683 3 7 2 3 81.52 26.44 0.000726
684 4 9 2.5 4 136.59 48.47 0.001386
685 5 11 3 5 138.80 57.28 0.00242
686 6 13 3.5 5 231.33 88.12 0.00418
687 7 14 3.5 5 251.16 114.65 0.00462
688 8 16 4 5 283.26 132.64 0.00682
689 9 17 4 5 298.99 149.50 0.00704
693 3 8 3 4 125.89 42.71 0.001342
694 4 11 4 4 215.82 76.43 0.00374
695 5 13 4 4 296.75 110.16 0.00528
696 6 15 5 5 393.41 150.62 0.00858
697 7 17 5 5 359.69 159.61 0.01166
698 8 19 6 6 386.67 188.84 0.01584
699 9 20 6 6 550.78 236.05 0.0187



sumber :
Bearing Part Numbers - Numbering System for NMB Ball Bearing .
http://www.nmbtc.com/bearings/part-numbering/
